Alfa Laval

DM

阿法拉伐DM是用于商业和工业制冷冷却的单程干式膨胀蒸发器，适用于中温应用，蒸发温度范围为-10-20℃。DM针对中压（21.5 barg）的R134a和R407F制冷剂进行了优化。电压范围100-800 kW。已获得PED / CE、ASME、EAC、SELO、DNV和其他主要船舶认证。阿法拉伐DM取代了阿法拉伐Dryplus-3生产线，可实现负蒸发温度。

refrigeration cooling

阿法拉伐DM型号是专为中温制冷应用而开发的干式扩展管壳式蒸发器。DM设计针对R407F和R134a制冷剂进行了优化，但也可以与R404A和R507一起使用。

应用领域

阿法拉伐DM蒸发器已开发用于中等温度（-2°C至+ 4°C）的商业和工业制冷应用，用于超市食品存储冷却或工业过程冷却。这些应用通常要求蒸发温度在-10至-20°C的范围内，具体情况取决于系统效率和盐水的选择（例如丙烯和乙二醇）。

技术

DM设计针对R407F和R134a制冷剂进行了优化，但也可以与R404A和R507一起使用。凭借其创新的单程逆流设计，Alfa Laval的DM系列管壳式蒸发器能保证最大效率，低成本从而更具竞争力。

特征

  • 新设计针对R134a和R407F制冷剂进行了优化，以符合未来执行的旨在逐渐淘汰和禁用制冷剂的相关欧盟法规，例如于2017年颁布的根据相关条例计划淘汰的R404A和R507（GWP> 2500）。

  • 归功于获得专利的专用分配系统和新型挡板，从而实现了非常好的热性能，该挡板可最大程度地减少壳体旁路。

  • 高效的单通，逆流设计可提供最佳性能。此外，带有内部凹槽图案的交换管可最大程度地提高热传递系数并限制来自压降的负面影响。

  • DM蒸发器的热定型不需要安全裕度，这在阿法拉伐smarTube用户指南中通常建议在其他蒸发器（Dryplus-3和Dryplus-E）上使用。

阿法拉伐DM干膨胀蒸发器的供应和交付

阿法拉伐DM蒸发器有几种不同型号，电压最高为1000 kW（中温）。

优势

  • 比市场同类产品更紧凑的设计

  • 阿法拉伐实验室测试保证性能

  • 对环境的影响小：与市场上的同类产品相比，二氧化碳排放量降低52％

  • 可在线配置：联系阿法拉伐当地销售机构以获取登录信息

选件

  • 可根据要求提供ASME，EAC，SELO，DNV和其他主要船舶认证

  • 安装支架

  • 维克法兰

  • 绝缘

运行原理

施工

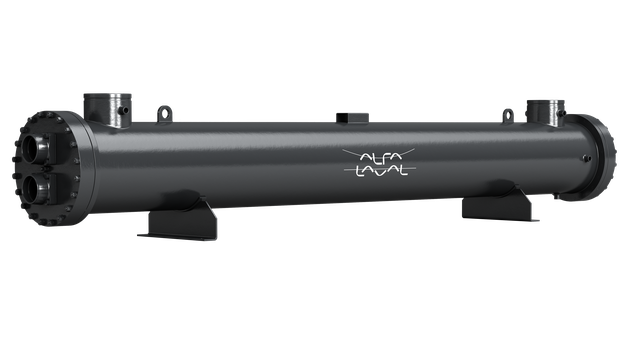

阿法拉伐DM干式膨胀蒸发器由一个外壳（压力容器）组成，该外壳包含一个带内翅片管的单程直管束。该产品专门为中温制冷应用而开发，此新设计特别针对R134a和R407F制冷剂进行了优化。

运行原理

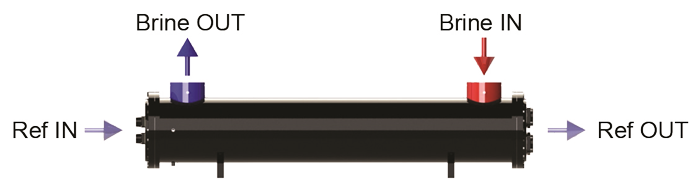

阿法拉伐DM干式膨胀蒸发器使用众所周知的管壳式换热器原理来达到所需的效果。主要流体或制冷剂流经管道，而次要流体（通常为水或防冻盐水）流过管道（通过壳体），以实现从一种流体到另一种流体的热传递。

两相制冷剂通过膨胀阀流入蒸发器之后，继续在管内流动，从周围的次级流体中吸收热量并蒸发，并通过这种热量损失而冷却下来。

为了实现最有效的冷却，制冷剂在管道的最后部分过热，以确保其以蒸汽形式到达压缩机。壳侧特殊设计的挡板进一步提高了热交换效率。
