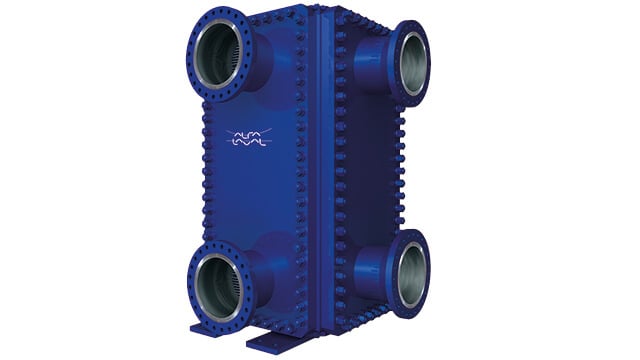

Compabloc
在全球范围内有 30,000 多台Compabloc全焊接板式换热器进行着石化与化工行业的高难度作业,是热传递市场中的佼佼者。 激光焊接结构在腐蚀性介质和高压高温下的任务中具有出色的可靠性。 Compabloc 全焊接板式换热器的换热效率是传统管壳式解决方案的 3-5 倍,设计更紧凑,更易于安装和维修。
了解如何改善可持续发展性
- 具有卓越的热传递和极少污垢性能,可获得出色的热效率和节能效果
- 通过灵活的流动配置,可轻松处理不对称流动
- 单个装置中的交叉温度可最大限度地提高能量回收率,降低耗电量,提高工艺性能
- 可完全 100% 机械清洁,没有可能导致腐蚀问题的裂缝
- 激光焊接板提供终极可靠性
选择冠军产品的好处
久经考验的可靠性
人们选择阿法拉伐 Compablocs 只有一个简单的原因。 它们工作良好,30,000 多台交付的设备就是证明。 我们经过验证的制造和技术解决方案可实现高可靠性和长期使用寿命。 许多连续运行数十年的 Compabloc 仍可提供最佳性能。
改善可持续性的解决方案
在热回收应用中,Compabloc 的高热效率可带来更高的热回收率,更低的锅炉燃料消耗和更少的二氧化碳排放量。
简化维护,提高性能
污垢最小化,使 Compabloc 的清洁间隔比传统的换热器长得多,从而降低了终身维护成本。 它也是唯一的焊接式换热器,可以使用水力喷射器完全清洁所有热通道和冷通道,每次清洁后性能都可以恢复到 100%。
增加产量,并降低安装成本
与加热或冷却相关的瓶颈通常可以通过更有效的换热器来解决。 Compabloc 的紧凑尺寸使您可以在同一空间内集中更多性能,或为其他类型的设备腾出空间。 这也意味着安装成本更低。
几个月内即可收回成本
高能效与低的安装、维护成本相结合意味着 Compablocs 的投资回收时间比其他技术(如管壳式或其他类型的焊接板式换热器)短得多。 该设备通常可在几个月内收回成本。
可承担任何任务
Compabloc 有多种尺寸可供选择,可根据具体的操作和安装条件进行定制。 它几乎可以由任何可以压制和焊接的材料制成。
应用
冷凝任务
Compabloc 的短流道和大横流面积确保了低压降和高效率,使其成为冷凝任务的理想选择。 高传热率和低污染使 Compabloc 成为长期效率和稳定性能的最佳选择。 因此,Compabloc 执行冷凝任务的效率比传统解决方案高 2-4 倍。 蒸汽从装置顶部进入,并在通过冷板组时冷凝,冷凝液从底部排出。 如果蒸汽中含有不可冷凝气体,阿法拉伐可以在冷凝侧设计双通道布置,可在 Compabloc 内部进行气/液分离,而无需分离器设备。 冷凝主要发生在第一次通过时。在第二次通过中,实现不可冷凝气体的过冷却,也用作除雾器。
![Industrial pipes with blue sky and white clouds](https://www.alfalaval.com/globalassets/images/products/heat-transfer/plate-heat-exchangers/welded-plate-and-block-heat-exchangers/pipes_blue_sky.jpg)
液体至液体的加热和冷却应用
Compabloc 的效率是壳管式设备效率的 3 到 5 倍,是完美的液体至液体的换热器(加热器、冷却器或换热器)。 Compabloc 能够在一个单元内处理交叉温度,温差可低至 3°C(5.4°F),可提供显著的节能效果。 由于其灵活的流量配置,Compabloc 还可轻松处理不对称流。 由于这种轻型装置是垂直安装的,因此可以立即解决安装问题。
![Engineer wearing hard hat seen from behind walking into the setting sun at industrial plant](https://www.alfalaval.com/globalassets/images/products/heat-transfer/plate-heat-exchangers/welded-plate-and-block-heat-exchangers/engineer_back_walking.jpg)
Compabloc 可作为再沸器
高热效率、紧凑尺寸、低静压头、极少污垢和易于清洁的特点使 Compabloc 成为完美的再沸器。 它可以用作热虹吸管或强制循环再沸器。 Compabloc 可以轻松提高再沸器容量,可高达相同尺寸传统换热器容量的两倍,并降低蒸馏塔的安装成本。 紧凑尺寸意味着与传统的热交换器相比,滞留体积和停留时间非常低,从而减少了流体的热降解。 这使得工艺可以更快启动,对于超出规格的工艺流体的成本更低。
![industrial open/closing wheel and pipes](https://www.alfalaval.com/globalassets/images/products/heat-transfer/plate-heat-exchangers/welded-plate-and-block-heat-exchangers/valves_and_pipes.jpg)
运行原理

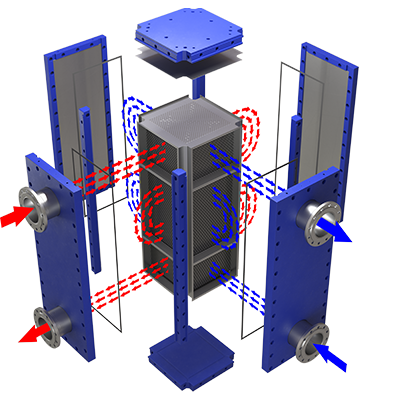

每种Compabloc全焊板式换热器产品的核心部位是一叠由不锈钢或其他耐腐蚀材料制成的波纹传热板,每隔一个板则用激光焊接,形成通道。
热流和冷流流过间隔的通道。 波纹板可引起高湍流,使得传热效率显著提高,传热面积比同类壳管小 50-80%。 湍流也降低了污垢积聚。Compabloc 全焊接板式换热器独特的板设计消除了换热器中的死区。
Compabloc 全焊接板式换热器中的两个流可以配置为单通道,也可以使用挡板形成多通道。 热侧和冷侧的通道数量可以独立选择,即使不同侧的流量差别很大,也可以优化热传递。 这种独特的灵活性意味着 Compabloc 始终针对所需的任务进行准确优化。挡板可以承受全真空,如果将来设计条件改变,则可以重新排列。
石油化工设备 Compabloc 装置具有逆流,可以采用交叉温度程序(在单个装置中)运行,温度差仅为 3°C(5.4°F),最大限度地提高能量回收率。 体积小,重量轻,可以在任何地方安装 Compablocs,例如在蒸馏塔顶部或悬挂在支撑结构上。
Compabloc - 1-pass condenser
Compabloc - 2-pass condenser
Compabloc liquid-to-liquid
Compabloc reboiler
提高产能,减少排放
比利时的 Dow Wolff Cellulosics 安装了两台来自阿法拉伐的 Compabloc 紧凑型换热器,用于该工厂的一个溶剂回收塔中的不同任务。
![Alfa Laval Compabloc welded plate heat exchanger operating as reboiler in the solvent recovery column at Dow Wolff Cellulosics](https://www.alfalaval.com/globalassets/images/products/heat-transfer/plate-heat-exchangers/plate-and-block-heat-exchangers/compabloc_reboiler_in_solvent_recovery_column.jpg)
更小的空间。 降低成本。 更多的热量回收。
一家亚洲石化公司从富含芳烃的液流中提取苯和甲苯,希望提高产能,但安装设备的空间有限。
![Petrochemical plant at night](https://www.alfalaval.com/globalassets/images/media/stories/chemicals/petrochemicals/petrochemical_plant_night.png)
炼油厂的能效公式
在运营中不断努力实施可持续做法的过程中,马来西亚国家石油公司(Petronas)投资于尖端节能技术。
![Asian oil refinery worker infront of an installed Alfa Laval Compabloc welded plate heat exchanger](https://www.alfalaval.com/globalassets/images/products/heat-transfer/plate-heat-exchangers/plate-and-block-heat-exchangers/oil_refinery_worker_compabloc_installation.jpg)
More case stories
Fertilizers
Petrochemicals
Refinery
Other industries
独特特征
Compabloc 在其他换热器(包括其他集合式设计)中脱颖而出,是无与伦比的冠军产品。 基于数十年的热传递经验,它从我们的专利创新中具备了独特特点。 这些功能相结合,可提供更可靠、更高效的性能,帮助您节省能源,并改善可持续性。
