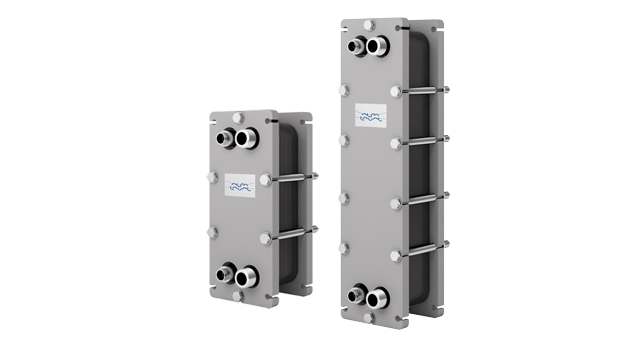

AXP AN
AlfaNova X-treme 高压管线是专为需要 100% 不锈钢的高压应用而开发的。例如高压氨系统或压缩机冷却系统。
Alfanova X-treme 压力管路适用于热回收、气体冷却、冷凝、过冷和吸气加热。
应用
- 氨作为制冷剂 - 减压加热器、高压冷凝器和油冷却器
- 压缩机冷却
- 二氧化碳作为制冷剂 - 亚临界冷凝器、吸气加热器和蒸发器
- 发动机冷却 - 高压系统
AlfaNova X-treme压力管路专为满足在亚临界和跨临界应用中使用R744/CO₂as制冷剂以及高压应用中对100%不锈钢的要求而设计。
特点和优点
- 设计紧凑，所需空间更小，可降低安装成本
- 耐腐蚀性强
- 无需垫片，减少了维护工作
- 制冷剂用量少
- 可处理腐蚀性介质，即使在高温条件下也能确保较低的生命周期成本
- 处理温度范围为 -196°C至550°C（-320.8°F至1022°F）
运行原理
材料
阿法拉伐 AlfaNova 熔结式换热器由波纹不锈钢板、框架板和压板组成。板组中的传热板采用 AlfaFusion 技术粘接在一起，这是一种粘接不锈钢部件的独特方法，是阿法拉伐的专利技术。
设计
钎焊设计通过接触点将板组内部固定在一起。将负载分散到多个独立的接触点上可提供出色的抗压疲劳性能。由于所有关键部件均由相同材料制成，因此这种设计不仅热效率高，而且防震、机械强度完全不亚于任何焊接部件。
热交换器的工作原理是，两种不同温度的介质在相互堆叠的薄波纹不锈钢板两侧流动。板与板之间的通道设计，以及设置在角落的入口和出口，意味着两种介质交替流经通道，始终保持逆向流动。介质通过板边缘的熔融粘接密封保持在板组内。板与板之间的接触点也采用相同的技术进行粘合，从而增强了板组承受内部介质压力的能力。
即使冷热介质的温度相差极小，逆流也能有效地提取热量。因此可以显著节省能源成本。
