春江水暖它先知—— 阿法拉伐板换“巨无霸”为“火炉”降温保暖

想必大家都知道“火炉”重庆的“火热”，而重庆老百姓为了消夏避暑也纷纷各出奇招-泡在水里打麻将、抱着冰块睡觉……而今天小编要带你探秘的则是坐落于重庆江北嘴CBD，目前国内最大的绿色防暑降温“神器”-“水空调”！阿法拉伐的板换“巨无霸”又是如何为降温神器“水空调”的高效发挥保驾护航呢？

·国内建成规模最大的区域能源系统，也是规模最大的水空调项目

所谓“水空调”，就是重庆市级能源工程—江水源热泵集中供冷供热系统（简称“江水源工程”），是利用嘉陵江的水温差进行供冷或供热的一种生态环保的供能方式。与传统中央空调相比，水空调最大的优势在于：

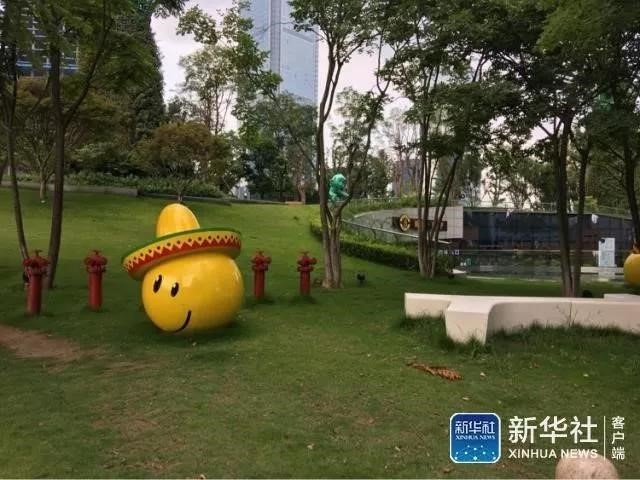

一是楼内无需设置冷站、主机房，冷却塔。站上楼顶俯瞰周边，你会发现这片区域与别处最大的不同，那就是江北嘴CBD 400多万平方米的公共建筑，没有安装一台空调外机和一座冷却塔。取代它们的是美丽精致的街心花园，不仅有绿地，还有篮球场。

二是由于没有主机，从商场管理方角度来说，节省了前期的投入成本，也节省了后期维护的成本。



阿法拉伐板换 “巨无霸”

江北嘴的水空调系统采用了非常先进节能的冰蓄冷和江水源热泵技术, 而阿法拉伐的板式换热器在这两个空调系统中起到了非常关键的作用, 板式换热器超高的换热性能保障了空调系统的能源利用效率达到更高的水平。

其中在江水源热泵系统中使用的阿法拉伐T50换热器，是真正的巨无霸，设备高度超过4米，单台设备净重25.5吨, 它的负荷量非常惊人, 单台板换的江水流量达到了3764m3/h，T50是目前国内暖通空调实际应用中最大的板式换热器设备。

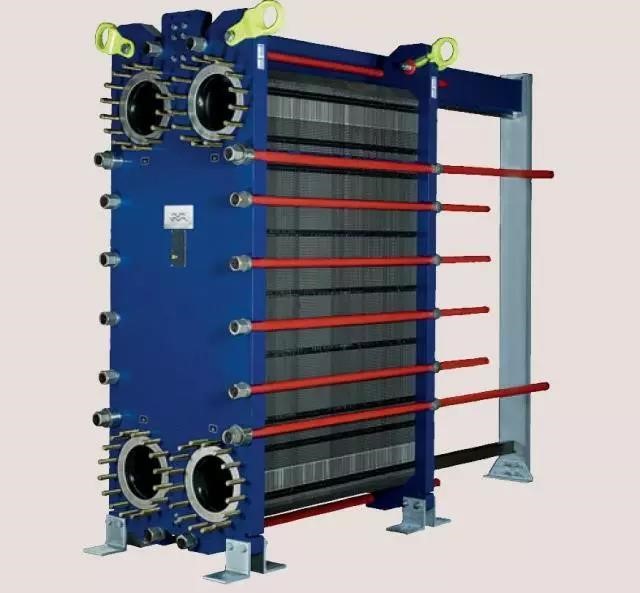

T50板式换热器



巨无霸T50板式换热器不仅负荷量惊人，而且运行非常可靠，它是阿法拉伐板式换热器家族中非常重要的一员。用在冰蓄冷系统中的TL35B板式换热器可以说久经沙场，在世界上最大的长距离输热供热项目-太原太古项目中我们就看到过它的身影, 它对处理小温差换热工况得心应手，可以轻松地实现1度对数温差换热, 保证了冰蓄冷系统非常的高效节能。

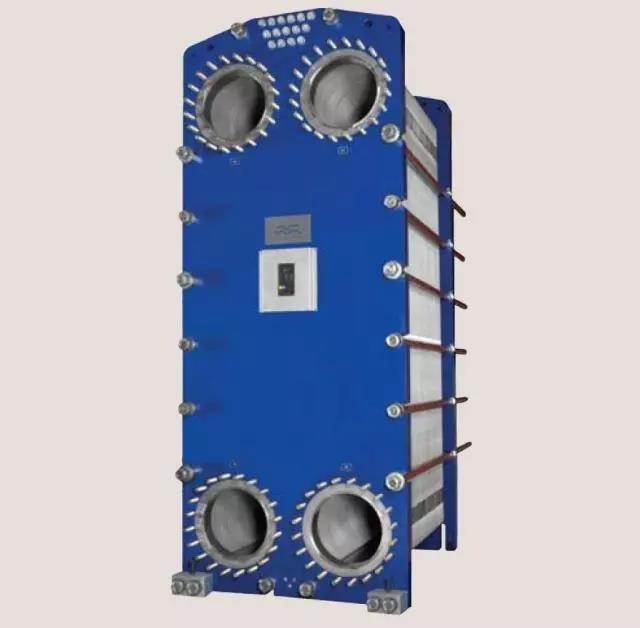

TL35B板式换热器



2号能源站的阿法拉伐板式换热器目前已高效稳定运行了三年，始终为江北嘴CBD区域提供满足设计要求且稳定的供水温度 , 且从未出现任何不良情况；1号能源站的阿法拉伐板式换热器已经安装完毕并试运行3个月，目前已经交付给江北嘴空调公司开始正式运行供冷供热工作。

“水空调”十分节能环保。江北嘴CBD公共建筑用上“水空调”后，与常规空调系统相比，至少节能30％以上；江水源工程与传统的空调系统相比较，电力设备装机容量减小52646千瓦；“水空调”机房建筑面积，比常规能源系统减少约22265平方米；取消了常规冷却塔设备，每年可节约用水198万立方米。

而作为享受了三年“水空调”服务的用户之一，重庆市江北嘴物业服务有限公司技术支持部经理张金铭说，“水空调”不仅舒适度跟传统空调无异，而且更具独特优势，符合现在节能减排、绿色发展的理念。而阿法拉伐的设备在设计、质量和服务都是一流的，是我们降温神器的核心部分。

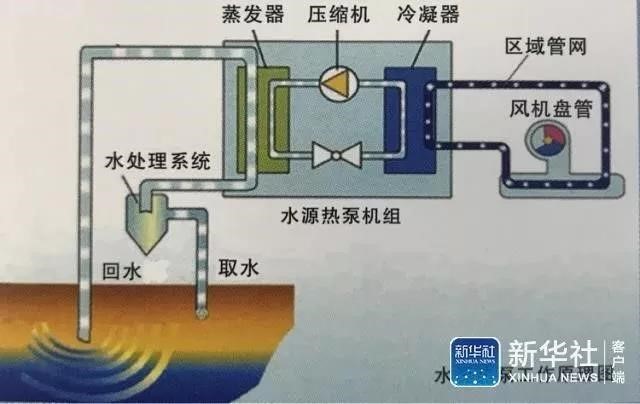

“水空调”运行原理

“水空调”的“心脏”建在江北嘴CBD的聚贤岩广场地下，占地约11000平方米，其原理就是利用江水和气温的温差，进行供冷或供热。简单地讲，夏天，凉爽的江水进入这个系统，把建筑物中的热量带走的同时，通过管道把冷空气送进室内，而冬天刚刚相反，温暖的江水进入系统，带走冷气，送来热量。这样的冷热交换，不仅节能省电，同时制冷制热效果也相当不错。而“水空调”系统的取水口就位于嘉陵江心，夏季水温比空气温度低约7-15℃，冬季水温比空气温度高约10℃。 “水空调”供给用户的空调循环水，温度最高可达42℃，最低仅为3℃。

而水空调系统的运行原理就是江水的开式水循环和一个区域管网闭式水循环与我们站房内的核心设备进行热交换的过程。抽取江水与站房的主机设备进行热交换后排回江中，这是江水的开式循环。区域管网空调水与站房内的核心设备进行热交换后供至末端用户，与用户的板式换热器进行热交换带走建筑物中的冷量或热量，随后又回到站房，继续进行热交换，周而复始，这就是区域管网的闭式水循环。
